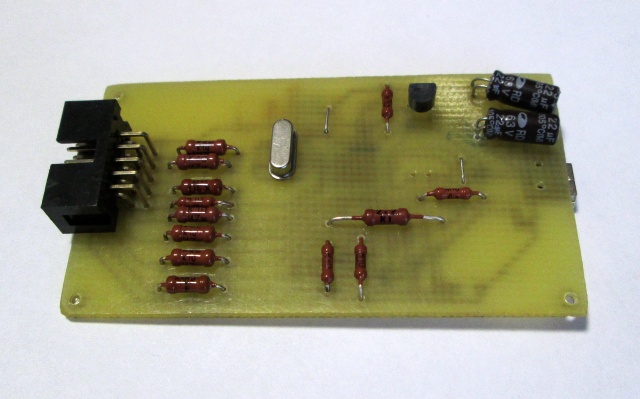

Плата, схема и firmware. Добавил защиту по USB-входу.

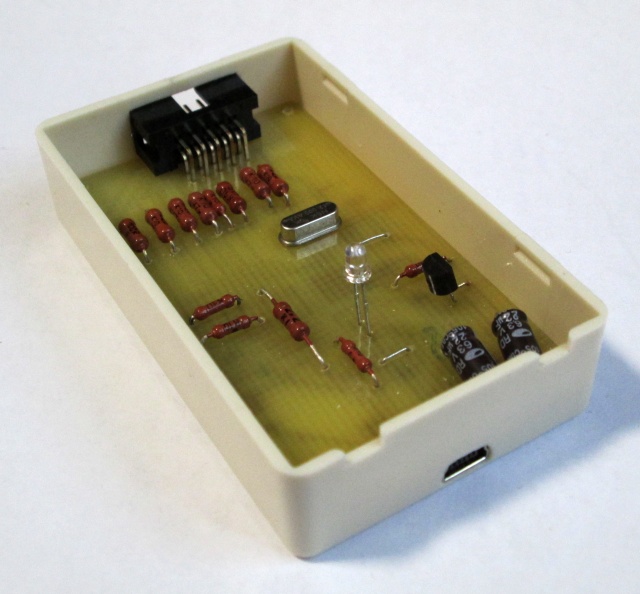

Плата разведена под китайский корпус, брал на Ali.
Микроконтроллер брал на Ali за 10$, сейчас можно купить за 7,8$, если брать два - то по 5,5$/шт.
Во флэшку сначала на программаторе заливаете firmware, а потом паяете её на плату.
Дров не требуется, в диспетчере устройств в разделе "HID" появляется 2 устройства, be2works при запуске без проблем опознаёт девайс и предлагает выбор.

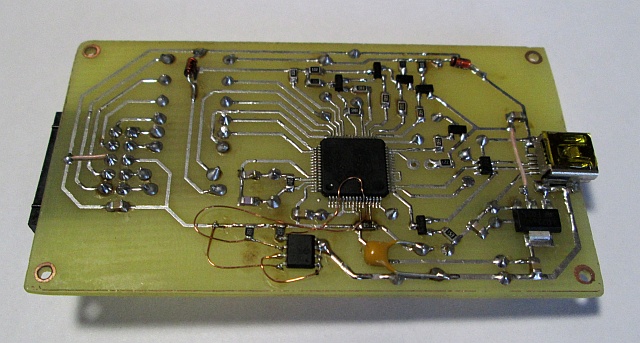

Я сначала сделал плату без флэшки, но, оказывается, в отличии от EV2300, под этот девайс нет ПО которое может залить firmware в голое железо. Пришлось "прилепить сбоку" - видно на фото. Схему и плату подредактировал.
Дорожки к чипу 0,3мм, зазоры 0,2мм, но с первого раза получилось на китайской жёлтой термотрансферной бумаге. Травлю в смеси перекись + соль + лимонка.
P.S. Одной фразой обрисую вам суть современной "economics": мне устройство обошлось примерно в 15$, фирма TI продаёт по 75$, китайцы на Ali перепродают за 100$, а ЧипДип - за 140$....
update 5.09.2026: Опытный экземпляр был продан, поэтому пришлось собирать новый.
Плату "подрихтовал" - дорожки везде, где можно, сделал потолще, убрал пады из-под неиспользуемых ног процессора.
Развёл флэшку, сделал большую "землю".
Плату и схему в архиве обновил, а также добавил туда файлик, который многие сейчас ищут - sluc199a.zip
- а я давно предупреждал что надо "заначивать" локально!
Этот файл позволяет залить ПО, которое работает с HCE-BMS (High Cell Count BMS).

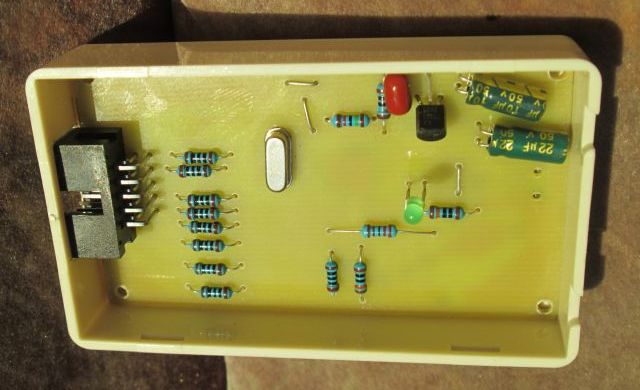

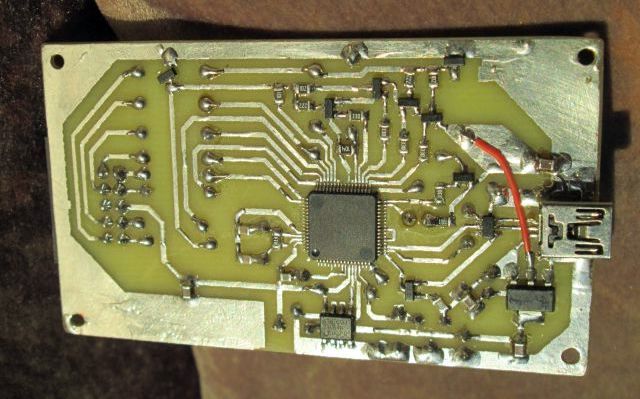

Ниже (справа) пара фоток нового экземпляра.
С уважением, ваш tilikum.
