Под usb. Авторская схема.

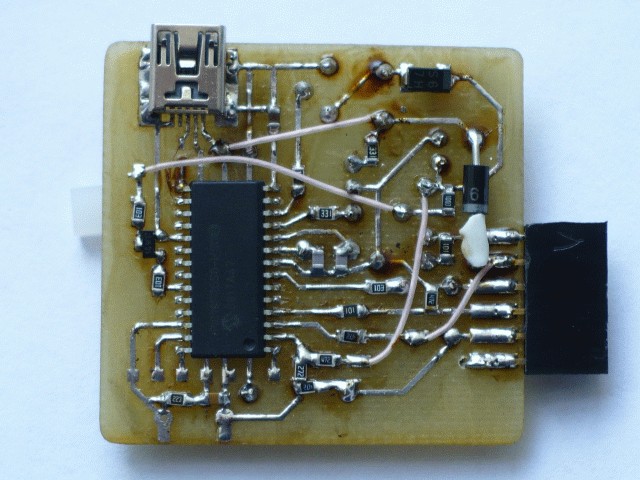

Несущественные отличия от авторского варианта - miniUSB разъём, вместо 2-х светодиодов - один 2-цветный, разъём ICSP - 1x6.
Прошивка.
Катушка преобразователя намотана на гантельке длиной 8мм - 95 витков, 0,2мм провод.
Пробовал под PICkit2 v.2.61 - нормально работает, без проблем.
Плата в формате SprintLayout.
update 5.09.2026: На сегодняшний день программатор всё ещё актуален, только надо обновить файл
с описаниями микроконтроллеров (*.dat) и использовать программу PICkitMinus.
Последняя версия *.dat, которую я нашёл - 2.64.14

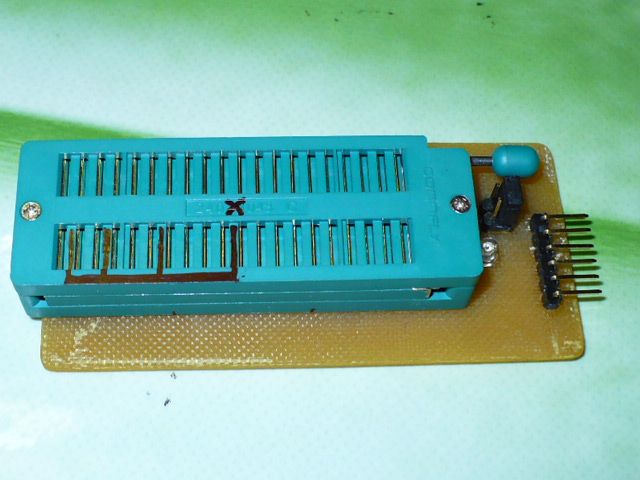

Плата адаптера и его фото.
Небольшая модернизация. Один резистор убираем, 2 добавляем. Выв.6 разъёма становится AUX, как в оригинальном PICkit. Теперь можно работать с флэшками 24, 25, 93 серий. Пробовал 24 и 93 - работает!
Схема (+ как подключать 24, 93), исправленные платы программатора и адаптера в архиве.

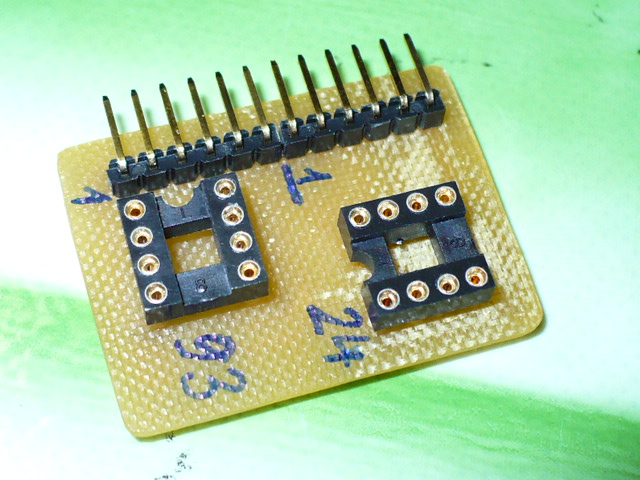

Плата адатера флэшек 24 и 93 серий и фото старого варианта, у которого ещё нет джампера 8/16 бит для 93-й серии (в архиве новая плата, с джампером!).
Несущественные отличия от авторского варианта - miniUSB разъём, вместо 2-х светодиодов - один 2-цветный, разъём ICSP - 1x6.
Прошивка.
Катушка преобразователя намотана на гантельке длиной 8мм - 95 витков, 0,2мм провод.
Пробовал под PICkit2 v.2.61 - нормально работает, без проблем.
Плата в формате SprintLayout.
update 5.09.2026: На сегодняшний день программатор всё ещё актуален, только надо обновить файл
с описаниями микроконтроллеров (*.dat) и использовать программу PICkitMinus.
Последняя версия *.dat, которую я нашёл - 2.64.14
Плата адаптера и его фото.
Небольшая модернизация. Один резистор убираем, 2 добавляем. Выв.6 разъёма становится AUX, как в оригинальном PICkit. Теперь можно работать с флэшками 24, 25, 93 серий. Пробовал 24 и 93 - работает!
Схема (+ как подключать 24, 93), исправленные платы программатора и адаптера в архиве.
Плата адатера флэшек 24 и 93 серий и фото старого варианта, у которого ещё нет джампера 8/16 бит для 93-й серии (в архиве новая плата, с джампером!).
